Rhopoint IQ-S Goniophotometer 20/60/85⁰

Brillómetro Rhopoint IQ-S Close Tolerance

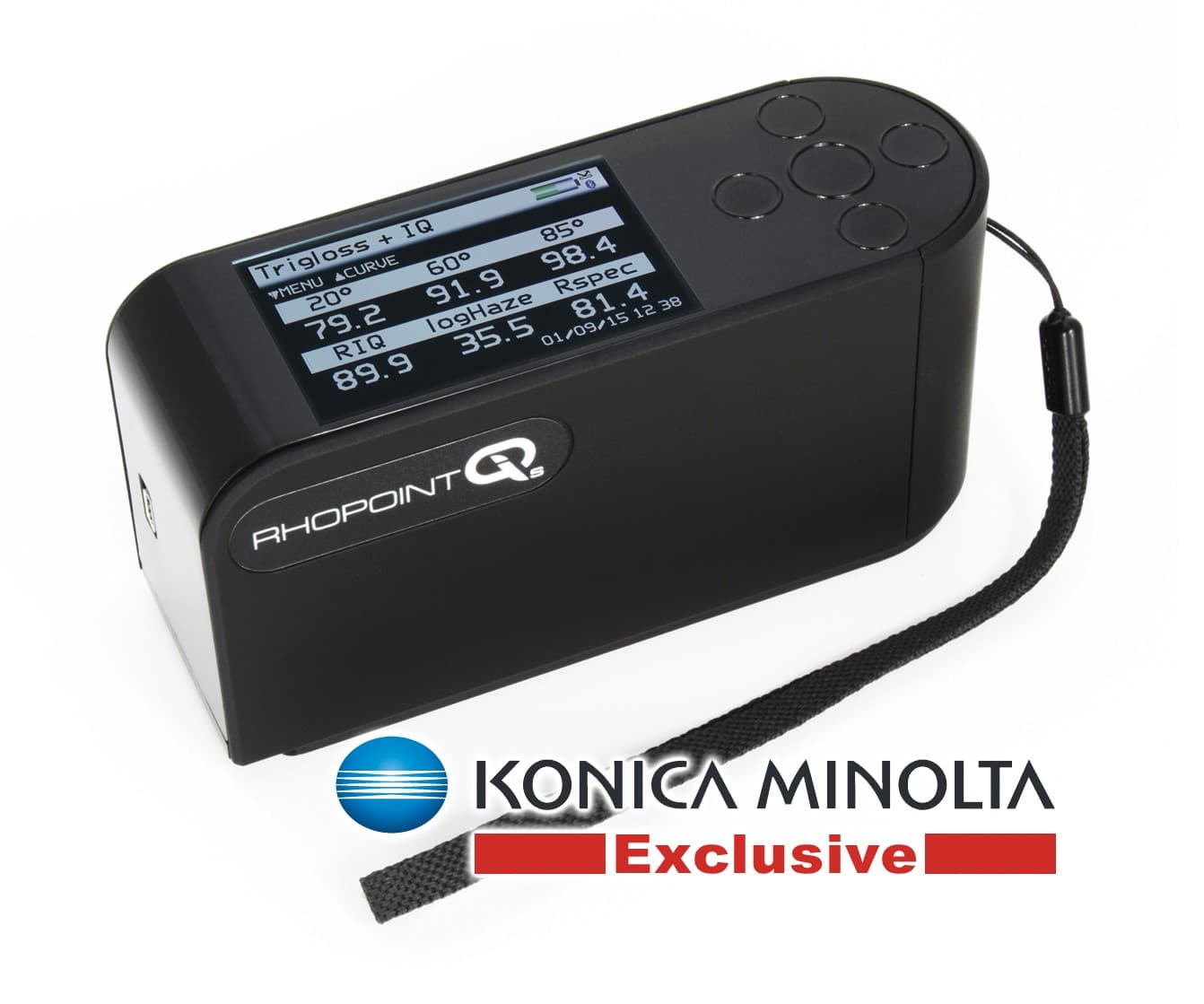

El Rhopoint modelo IQ-S es un brillómetro de última generación.  Especialmente diseñado y construido para que cumpla las normas de medición del brillo de partes del interior de automóviles, en su acabado, construcción de yates, electrodomésticos y mobiliario. Las medidas de brillo del IQ-S son totalmente compatibles con los resultados Micro-TRI-gloss-S.

El Rhopoint IQ-S es un gonio fotómetro innovativo que brinda mediciones claves para la apariencia de la superficie, brillo, haze y RIQ por detectar defectos de la superficie como piel de naranja o haze de la superficie. Mientras que los medidores de brillo estándares sólo miden brillo, el IQ-S es una solución efectiva económica para la detección y medición de todas las imperfecciones de la superficie. El IQ-S es un instrumento especialmente diseñado para igualar específicamente las mediciones estándares de brillo del interior de los automóviles. Además, las mediciones de brillo IQ-S son totalmente compatibles con los resultados del actual Micro-Tri-Gloss-S. Las versiones Dualgloss 20/60° o Trigloss 20/60/85° son tolerancias cercanas seleccionadas para alcanzar máxima precisión y resolución en todas las aplicaciones de brillo.

El Rhopoint IQ-S mide

Brillo 20/60/85° – Haze – Claridad de la Imagen – Rspec – Curvas Gonio fotométricas

BRILLO
Una medición proporcional a la cantidad de luz reflejada desde la superficie. Geometría: Para mejores resultados la geometría correcta de medición debería ser elegida en base a la reflectancia del material: Terminado Mate 85°, Brillo Mediano 60°, Alto Brillo y Metálicos 20°. Unidad de Medición: GU.

RSPEC
El valor máximo de brillo sobre un ángulo muy angosto. Uso – El RSPEC es muy sensible a pequeños cambios en la textura y es usado para identificar diferencias sutiles en superficies suaves. Unidad de Medición: GU.

REFLECTANCIA DE HAZE
Un efecto óptico causado por texturas microscópicas o residuo en la superficie. Síntomas visibles: Aparente terminado lechoso en superficie, pérdida de contraste reflejado, halos y patrones vistos alrededor de reflejos de altas fuentes de intensidad de luz. Específicamente se refiere a altos brillos o materiales como metálicos y espejos. Causas: Pobre dispersión, incompatibilidad de la materia prima, migración de aditivos, calidad del vehículo, condiciones de horneado/secado y curación, marcas de pulido, rasguños finos, envejecimiento, oxidación, escasa limpieza/residuos en superficie. Unidad de Medición: LogHU.

CLARIDAD DE IMAGEN (DOI)
Una medición sobre qué tan clara o reflejada la imagen aparecerá en una superficie reflectiva. Síntomas de pobre DOI: piel naranja, marcas de pincel, ondulación u otras estructuras visibles en la superficie. Las imágenes reflejadas están distorsionadas. Causas: Problemas de aplicación, flujo de recubrimiento incorrecto, viscosidad en el recubrimiento demasiado alto o bajo, hundimiento o flujo del recubrimiento antes de la curación, tamaño incorrecto de partículas o distribución, exceso de rocío, tiempo incorrecto de destello o recubrimiento, compatibilidad entre revestidos, tiempos incorrectos de curación y temperatura de curación. Escala de Medición: 0-100 es una superficie suave perfecta.

CALIDAD DE LA IMAGEN REFLEJADA (RIQ)
Al igual que DOI, la Calidad de la Imagen Reflejada (RIQ) es usada para detectar los efectos de la piel de naranja. Sin embargo, el valor RIQ brinda resultados de alta resolución con mejor correlación a la percepción humana de superficies con texturas, especialmente en superficies de alta calidad como pinturas de automóviles. Escala de Medición: 0-100 donde 100 representa una superficie suave perfecta.

PERFIL GONIOMÉTRICO
El instrumento muestra superficies con perfiles de reflectancia 17-23°. La forma de la curva describe cómo la luz ha interactuado con la superficie. Las curvas pronunciadas cercanas a la dirección especular indican superficies suaves de alta reflectividad.



Características del instrumento:

  • Pantalla a todo color de fácil lectura con brillo ajustable
  • Interface sensible al tacto con 6 botones
  • Calibración total automática con detección de placa y verificación de calibración libre de error
  • Instrumento de bolsillo con sostenedor de placa integrado
  • Aprobación/Rechazo para fácil identificación de no conformidades
  • Datos estadísticos completos incluidos (max, min, media, S.D.)
  • Análisis de tendencia de gráficos incluidos
  • Resultados de partida con nombres definibles
  • Ingreso directo de datos vía Bluetooth – Esto permite que cada lectura sea instantáneamente transmitida a cualquier paquete de PC como Excel, Word, programas SPC, etc.
  • Transferencia gratuita de datos de software – Descarga USB de resultados a PC sin necesidad de instalar software
